新視銳XSR-WP8000系列多屏拼接圖像處理器產品介紹：

        XSR-WP8000系列多屏幕拼接處理器是新視銳主推的一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，能夠?qū)⒍鄠€動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。專為高質量顯示多個畫面的場合設計，尤其是適合對不同類型的屏幕和分辨率的靈活控制。適用于教育科研、政府公告、信息出版、行政管理、軍事指揮、展覽展示、安防監控、家電銷售等行業。

       XSR-WP8000拼接處理器集高清視頻信號采集、實時高分辨率數字圖像處理、三維高階數字濾波等高端圖像處理功能于一身，具有強大的信號處理能力。本款產品采用大容量高速FPGA陣列和CrossPoint數字多總線數據路由交換的處理機制，從根本上保證對所有輸入信號源進行全實時處理和數據一致性，圖像無延遲、無離散化、不丟幀，實現了圖像的完美呈現。

   XSR-WP8000處理器支持多種信號源輸入模式，包括復合視頻（DVD或攝像頭信號）、電腦信號（VGA或DVI信號）、網絡信號（IP流媒體）、高清數字信號（HDMI或高分辨率DVI信號）等。對復合視頻，能兼容NTSC/PAL/SECAM等模擬制式；對計算機視頻信號，能兼容支持各種常見分辨率，并可實現自定義非常規分辨率。新視銳拼接控制器可輸出DVI-I信號或雙絞線數字信號，支持RGB（模擬）/DVI（數字）同時輸出，這意味著可以在大屏幕正常顯示的同時，將信號備份輸出至另一組大屏幕，部分型號還支持雙DVI-I通道備份。單個輸出通道最高支持分辨率1920×1200@60Hz。另外，標準配置可以為各組大屏配置超高分辨率的靜態大底圖，高端配置還可接入超高分辨率動態底圖。

    XSR-WP8000多屏幕拼接處理器包含380/580/780/980多種功能型號，每種型號均可配置多種不同的可選規模，其中最大規模能支持72塊大屏幕的拼接顯示，同時支持多組分組大屏不同分辨率顯示，每組的分辨率均可以根據實際需求自定義設置，這對多組不同規格大屏組合顯示的系統非常有意義。

   新視銳XSR-WP8000系列多屏拼接圖像處理器功能特點：

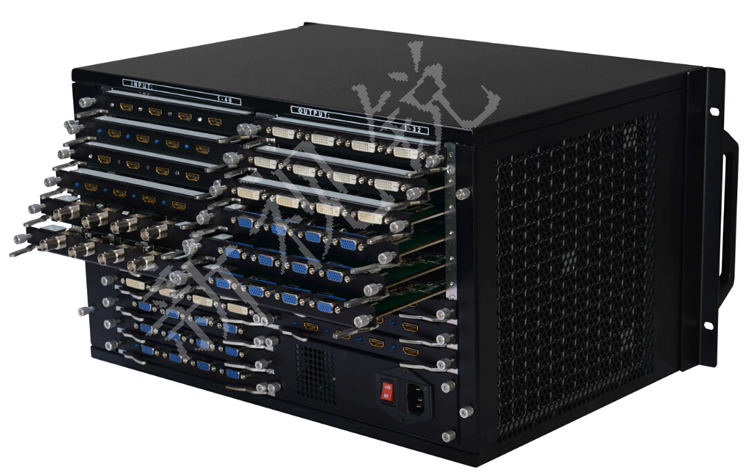

     1.板卡式熱插拔結構、機箱集成度高、設備穩定性高

     XSR-WP8000處理器采用板卡式熱插拔結構設計，可以任意組合，便于客戶選型，最大可擴容到256路信號輸入、72路信號輸出，系統電源、風扇、各種輸入卡、輸出卡、控制板等模塊支持帶電熱插拔，任一模塊的故障或異常均不會影響整個系統的正常運行。系統具有業務自動恢復功能，用戶可以在系統運行的情況下直接更換信號采集卡、圖形輸出卡等，并能自動恢復換卡前的信號窗口正常顯示。

    另外，采用更加緊密的工業設計，優化機箱內部空間使用率，在緊湊的2U/4U/8U/13U即可插入4/8/17/34張信號采集卡或圖形輸出卡，體積僅為市面上同類產品的一半大小。系統對進風口、出風口及機箱內關鍵點的溫度進行實時監控，滿足了用戶對系統可靠性、穩定性的特殊要求。

    2.信號之間切換無延時，無黑場

    XSR-WP8000處理器采用巨量數據傳輸芯片技術，為每路信號動態設置點對點的專線數據通道，每路信號獨享各自的專用通道進行傳輸，可達到納秒級切換間隔和無黑場間隔。

   3.支持輸入信號字符疊加功能

    XSR-WP8000處理器可以對所有輸入通道進行字符疊加，以方便客戶實時掌握顯示。

   4.圖像切割功能

   所有的輸入信號任意截取，可實現局部放大、視頻圖像去黑邊、VGA采樣位置調整等功能。

   5.支持多組屏幕控制

   XSR-WP8000處理器可以設置4組組合屏，每組組合屏可以單獨設置分辨率，單獨切換。

   6.65535*65535超大分辨率底圖

   每組屏都可以單獨設置底圖，并且多幅底圖可以自定義的組合屏上面顯示，底圖為24Bit的bmp格式。

   7.支持32組場景保存和自動輪詢。

   XSR-WP8000處理器每組屏抖可以支持場景保存，并且在軟件上面可以設置輪詢。

   8.支持輸入信號監測

   XSR-WP8000處理器支持輸入信號倍頻倍線，能實時監測和顯示當前各輸入通道是否有信號接入。

   9.支持HDCP 1.3

   XSR-WP8000處理器的HDMI輸入卡支持HDCP 1.3，可接入筆記本電腦，藍光DVD等高清信號。

  10.各通道可自定義輸出分辨率

   可通過軟件為每通道配置不同的輸出分辨率，滿足不同型號、組別顯示器的輸入信號分辨率要求，相比市面上僅能設置一種分辨率的矩陣來說，具有更高的應用靈活性，適用于對分辨率要求多樣化的工程項目

  11.支持鍵盤、TCP/IP、RS232控制

   XSR-WP8000處理器可通過外置鍵盤進行控制，也可通過TCP/IP、RS232端口進行軟件控制；支持 TCP/IP網絡協議，可接入 Windows、Linux等網絡，無須改變現有網絡環境，同時支持多個 Ethernet網絡連接?？赏ㄟ^我司自主研發的軟件，實現對混合矩陣切換器的切換，保存和調取場景等。同時，還可以通過RS232環出口聯控其他廠家的矩陣、云臺等。

  12.支持?jǐn)嚯姮F(xiàn)場保護

  XSR-WP8000處理器支持掉電現場保護功能、狀態存儲記憶。

  13.支持監控報警功能

  XSR-WP8000處理器可通過軟件進行監控報警，出現故障點，及時反映在軟件界面，能局部放大圖像，可廣泛應用在安防監控領域中。

  14.支持聯控矩陣和大屏幕開關機

   新視銳（XSR）處理器可通過軟件進行控制其他廠家的矩陣，同時也可以其他廠家的大屏幕開關機，這樣方便客戶在統一軟件中能夠控制所有設備。

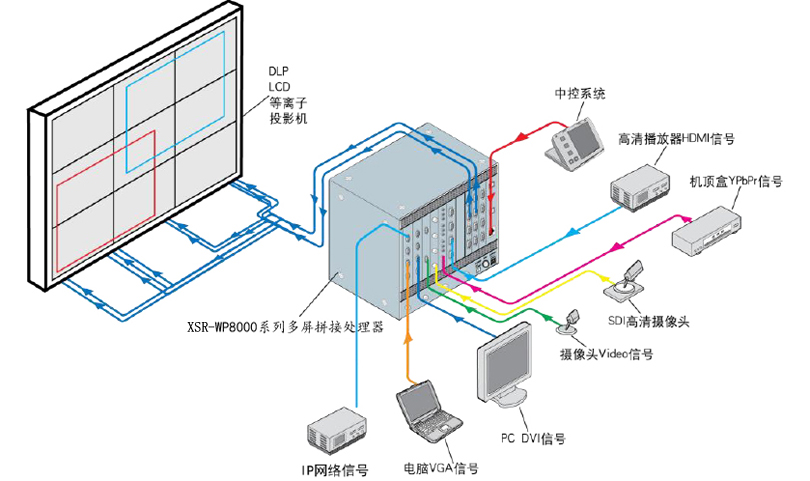

   新視銳XSR-WP8000系列多屏拼接圖像處理器典型應用示意圖：

    新視銳XSR-WP8000系列多屏拼接圖像處理器技術參數：

一  計算機VGA輸入信號：

       數量          2到64路RGB信號；

       類型          RGB（模擬）；

       分辨率        800x600，1024x768，1280x720， 1280x1024，1366x768，1400x1050，1440x900，1600x1200,1920x1080,1920x1200； 刷新頻率為60Hz；

       色彩深度      32 bit /像素；

       水平掃描率    15KHz 到 90KHz 隔行或非隔行；

       同步類型      綠色同步，分離復合同步或分離水平垂直同步；

       接頭          RGB：15針D-sub(DB15/DE-15F)（母接口）

二  YPBPR輸入信號：

       數量          2到64路YPBPR信號；

       類型          YPBPR（模擬）；

       分辨率        480P，576P, 720P@50,720P@60, 1080P@25，1080P@30，1080P@50，1080P@60

       色彩深度      32 bit /像素；

       水平掃描率    15KHz 到 90KHz 隔行或非隔行；

       同步類型      綠色同步，分離復合同步或分離水平垂直同步；

       接頭          RGB：15針D-sub(DB15/DE-15F)/母接口

三  計算機DVI輸入信號：

       數量          2到64路DVI信號；

       類型          DVI（數字）；

       分辨率        1920x1200 以下自適應, 刷新頻率為60Hz；

       接頭          DVI ：24+5針/DVI-I/母接口 (僅接收DVI-D信號）

四  視頻輸入信號：

數量         16到256路視頻信號；

        類型         PAL格式，

        接頭         復合視頻：BNC（母頭）；

五  SDI視頻輸入信號：

數量         2到64路視頻信號；

        類型         SD-SDI(SMPTE 259M)、HD-SDI(SMPTE 292M)；

        接頭         BNC（母頭）；

六  HDMI信號輸入信號：

        數量         2到64路HDMI信號；

分辨率       1920x1200 以下自適應

        支持協議     HDCP 1.3；

        接頭         HDMI Type A；

        最大數據速率  4.95Gbps

七  雙絞線視頻輸入信號：

        數量         4到64路雙絞線視頻信號；

        分辨率       1920x1200 以下自適應

        接頭         RJ45/母接口；

八  IP輸入信號：

        數量         1到64路H.264/MPEG-4信號；

        分辨率       1080P/720P/D1；

        接頭         RJ45/母接口；

九  DVI/VGA輸出信號：

       數量          4到72路DVI / RGB 信號；

       類型          RGB（模擬）/DVI（數字）；

       分辨率        800x600，1024x768，1280x720，1280x800，1280x1024，1360x768，1366x768，1440x900，1400x1050，1600x1200，1680x1050，1920x1080 ，1920x1200 像素（用戶可通過控制軟件自行添加輸出分辨率）, 刷新頻率為60Hz；

       色彩深度      32 bit /像素；

       同步類型      分離水平垂直同步；

       最大輸出距離  25米, 在1920×1200@60Hz（推薦使用認證過的DVI專用線材）

       接頭          DVI ：24+5針 DVI-I（母頭）；

                     RGB：15針D-Sub（母頭）；

十  雙絞線輸出信號：

       數量          4到72路DVI / RGB 信號；

       類型          RGB（模擬）/DVI（數字）；

       分辨率        800x600，1024x768，1280x720，1280x800，1280x1024，1360x768，1366x768，1440x900，1400x1050，1600x1200，1680x1050，1920x1080 ，1920x1200 像素（用戶可通過控制軟件自行添加輸出分辨率）, 刷新頻率為60Hz；

       色彩深度      32 bit /像素；

       最大輸出距離  100米, 在1920×1200@60Hz；（推薦使用CAT-6 STP/UTP）

       接頭          RJ45/母接口；

十一   其他：

       控制         10/100 Base-T 以太網，RS232控制，RS232環出接口；

Tricolor Titans?矩陣控制管理軟件；

       功率         2RU ：110-220VAC，50-60Hz，低于65W；

                    4RU ：110-220VAC，50-60Hz，低于65W；

                    8RU ：110-220VAC，50-60Hz，低于130W；

                    13RU ：110-220VAC，50-60Hz，低于130W；

       尺寸         2RU ：438(W) x 300/316mm (D) x 89(H) mm；

                    4RU ：438(W) x 300/316mm (D) x 178(H) mm；

8RU ：438(W) x 300/316mm (D) x 356(H) mm；

13RU ：438(W) x 300/316mm (D) x 578(H) mm；

       平均故障間隔時間(MTBF)   30000小時；

       防震等級     ISTA 1A 紙箱；

       降溫         配有風冷組件；

       機架安裝     帶安裝配件；

        重量           40Kg。

    新視銳XSR-WP8000系列多屏拼接圖像處理器常見故障分析及解決：

1安裝完軟件無法運行原因：

   1. 在XP系統下，軟件運行不了，請安裝光盤中vcredist_x86.exe；

   2. 在W7 64位系統下，軟件運行不了，請安裝光盤中vcredist_x64.exe。

2如果POWER燈不亮，操作無反應，可能電源供電不正常。

3輸出的畫面無顯示的原因：

1. 沒有信號輸入；

2. 輸出線損壞或是超出傳輸距離。

解決方法：

1．檢查輸入信號，確認輸入信號通道正常；

2. 確認OUT連接為輸出設備，IN連接到輸入設備；

3. 使用質量較好的線纜，保證畫面的穩定和高質量。

4 畫面出現偏色現象的原因：

1. 接口沒有接好，松動導致接觸不良；

2. 信號線纜損壞；

3. 顯示設備色彩調節不正確；

4. 使用軟件調色不正確。

解決方法：

1. 接口連接后，請擰緊螺栓，防止因為拉扯導致的松動；

2. 請更換質量優秀的VGA線；

3. 參照顯示設備的使用說明書，調節顯示設備的色彩平衡；

4. 通過控制軟件重新調整色彩。

5畫面出現抖動或者花點

原因：1. 線纜太長導致信號損失嚴重；

      2. 輸入信號的設備不穩定或線材受損。

解決方法：

      1. 建議使用我公司的信號延長器，保證最小的線損；

      2. 調試好輸入信號的功能定義并使用優質的線材。

6畫面在顯示設備中顯示不全，出現黑邊現象

原因：1. 您的顯示設備對信號做了后端切除；

      2. 您通過控制軟件調整了圖像的位置過多。

解決方法：

      1. 按照顯示設備的使用說明，在軟件里調到默認設置；

      2. 通過控制軟件，重新調整好圖像的位置，取得您需要的效果
